6．2．1 1 臭氧在常溫下在水中的半衰期為5min～30min，并隨著pH值得提高而加快，故其無持續殺菌消毒功能，所以臭氧消毒應輔以長效消毒裝置。

    影響臭氧殺菌的因素較多：如水溫、有機物含量、水的pH值、水的濁度和色度等。所以，在臭氧消毒工藝流程中，為確保臭氧的消毒殺菌效果，應將其投加在經水過濾設備過濾之后的水中。

    2 本款是公共游泳池、水上游樂池及競賽用游泳池賽后對公眾公共開放的游泳池，采用全流量半程式臭氧消毒工序在水凈化處理流程中的位置、工序單元應包括的內容如圖7流程所示。

    對公眾開放的游泳池、水上游樂池因其人員受工作日和非工作日的安排限制，其游泳、戲水負荷的變化較大，而且游泳、戲水人員構成復雜：老年人、中年人、青年人、兒童均有，泳前衛生淋浴程序也不相同，防止在池內的交叉感染不容忽視。對此類游泳池、戲水池條文規定應采用臭氧全流程半程式臭氧池水消毒工藝系統，因臭氧是有毒氣體，為不使未溶解的臭氧進入池內，所以增加了多余臭氧吸附工序，以確保池水的衛生、健康。

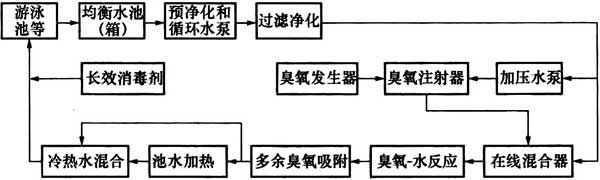

圖7 全流量半程式臭氧消毒工藝流程



    3 本款規定是隨著喜愛游泳和戲水的人們健康意識的不斷加強和對生活品質的要求越來越高的情形下，對原有游泳池、游樂池池水增加臭氧消毒工藝的呼聲不斷提高，但由于原有建筑場地的限制，在工程實踐中出現分流量全程式臭氧消毒工藝系統，這在國內外均取得了良好的消毒效果。這種臭氧消毒工藝流程不僅適用于舊游泳池池水消毒工藝的改造，也適用于一些新建的專用性游泳池。但在使用時應注意游泳、戲水負荷要相對穩定。同樣還應配置長效消毒劑系統，其目的是對系統進行沖擊處理及水質異常時的處理之用。

    此消毒工藝流程可按圖8所示。

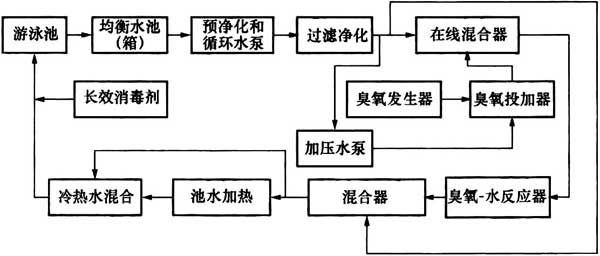

圖8 分流量全程式臭氧消毒工藝流程



    分流量臭氧消毒系統是將臭氧投加在游泳池循環流量的25％的水中，通過文丘里管在線混合器、反應罐對其進行消毒，而不再設置多余臭氧吸附過濾器。這種方法就使水處于超臭氧劑量之中(約4倍)，并在反應器(罐)中快速發生反應，此后超臭氧劑量的水再與未被投加臭氧的75％的池水循環流量進行混合稀釋?zhuān)谒腿胗斡境刂袄^續發生反應，使溶解的臭氧逐漸減少到可接受的最低水平。據德國規范介紹，這種分流量全程式臭氧消毒系統的工藝工序中無多余臭氧吸附器(罐)這一工序，說明允許微量的臭氧進入游泳池，但其限值為0．05mg／L，超出此限值的臭氧在池內不僅會降低池內水的透明度，而且會在池水表面形成一個臭氧氣體層，游泳者和戲水者吸入后會出現中毒現象。為此，必須在系統的末端進入泳池前的管道上安裝臭氧濃度監測儀。此點應引起高度重視。



6．2．2
   1 本款規定的全流量半程式臭氧消毒工藝系統是指對大型游泳池、水上游樂池等池水的全部循環流量進行消毒，因游泳負荷高而且負荷變化大，水質污染較重，由于臭氧的分解速度在任何時候都與臭氧的濃度成正比，故規定了臭氧投加量的取值范圍。為保證游泳者的安全，在池水進入泳池或游樂池前經過除臭氧工序?qū)⑺形赐耆c微生物氧化的剩余臭氧量予以去除，使進入池內的循環水中不含臭氧。由于水溫對臭氧的消毒有影響，不僅有游泳負荷的高低，還有池水溫度，水溫高，消耗量大，水溫低，消耗量低，故當池水溫度低于28℃時，應取下限值；池水溫度為29℃～30℃(殘疾人用池)，應取上限值。

    經過臭氧消毒后的池水，在進入池前投加池水允許游離氯余量稍高的長效消毒劑氯，以防止交叉感染。實踐證明，只要管理好，則池內一般不會有氯氣味。

    2 分流量全程式臭氧消毒工藝系統是指對池水循環流量中的一部分流量進行臭氧消毒，然后將被消毒的水與未被消毒的水進行混合，以達到池水水質標準。經工程實踐證明此種消毒方式是可行的。它不僅在工程建設上降低了費用，在運行管理降低了成本，對原有游泳池、水上游樂池的改造具有重要推動作用，設計中對于專用類游泳池可取下限值．公用類游泳池應取上限值。

    3 一種物質的毒性與它的濃度有關。資料介紹臭氧在空氣中的濃度大于0．1mg／L時會對人體呼吸器官產生刺激，只要池水中的臭氧濃度不超過該值，不會對人體有危害。因此，對分流量全程式臭氧消毒工藝系統中，取消了占地面積大的多余臭氧吸附消除器還可以降低造價。故對進入游泳池和水上游樂池水中的臭氧殘余量加以限值，對游泳者不會產生危害，國內多個工程實踐證明也是可行的。該款規定的參數是引用德國游泳池標準的規定。



6．2．3 本條規定了臭氧消毒系統還應注意的問題。

    1 由于臭氧是一種有毒氣體，其相對密度為1．685，比空氣大。如果不對水中臭氧含量嚴格控制，它會從水中析出，并在游泳池水面上形成一個臭氧層，極容易被游泳者吸入到體內，造成中毒。因此，本條作出了水表面上20cm處空氣中的臭氧含量不得超過0．2mg／m³的規定。該數值引自現行國家標準《室內空氣質量標準》GB／T 18883中的規定，該參數值是指1h的均值。

    2 臭氧雖是高效消毒劑，具有瞬間殺滅各類細菌、病毒的功能。但它無持續消毒功能，不能防止游泳池水中游泳者的交叉感染的發生。因此，游泳池的臭氧消毒系統還應輔以長效消毒劑(氯、溴、過氧化氫等)工藝工序組合在一起使用，只不過長效消毒劑的投加量大為減少。



6．2．4 本條為強制性條文。
臭氧在化學上是由三個氧原子(O3)組成，與氧分子中的兩個原子(O2)不同。臭氧會在電氣設備的周?chē)匀怀霈F(xiàn)。由于池水消毒的臭氧是通過在干燥的空氣中無聲放電產生的，空氣中的氧只有一部分能轉化臭氧。臭氧在常溫條件下為淡藍色氣體，有氣味。它的相對密度為1．685，體積密度為1．71。臭氧穩定性差，在常溫下可自行分解為氧分子，在1％濃度溶液時的衰減期為16min。

    臭氧是一種強氧化劑，具有非常強的廣譜殺菌功能。它能殺滅氯所不能殺滅的病毒和孢囊(如隱孢子蟲、賈第鞭毛蟲)；它還具有除鐵、除錳、除嗅、脫色和通過氧化將水中一些微小的雜質凝聚成顆粒的凝聚作用，在正常流量下可以不投加混凝劑；增加水中溶解氧、分解水中一定的尿素、抑制藻類生長、改善水的pH值、提高水的透明度使呈湛藍色等功能。所以，被廣泛用于游泳池、游樂池等池水的消毒。為保證消毒效果，減少臭氧投加量、降低運行成本，將臭氧投加在濾后水中是一種有效方式。

    臭氧是一種有毒氣體，且半衰期短，不宜儲存，只能現場制備和應用，一旦發生泄漏，其空氣中的濃度超過0．25mg／m³時，對人會產生強烈的刺激性，造成呼吸困難；在空氣中的濃度達到25％時，遇熱會發生爆炸。故在游泳池、游樂池中采用臭氧消毒時一定要采用負壓系統，即負壓制備臭氧、負壓投加臭氧。

    臭氧投加系統由水射器(文丘里管)、加壓水泵和在線管道混合器組成。負壓投加臭氧就是通過文丘里管造成負壓將臭氧送入并與水混合防止臭氧的外泄漏，然后將混合后水送入紊流較高的管道混合器充分混合，并達到90％以上的臭氧溶解率，確保設備系統的操作者健康、安全。

    由于臭氧是一種有毒氣體，投加系統實現全自動控制：即臭氧發生器的產量應是可調的形式以適應隨游泳負荷的變化投加量隨之改變的要求；投加控制裝置應設在線監測監控運行，確保安全可靠；為防止臭氧過量進入泳池池水中，當循環水泵停止運行時，臭氧投加系統應同時停止運行，不再向系統投加臭氧，以防止出現安全事故，故臭氧投加裝置與循環水泵的聯鎖，必須予以實現。

    本條所說的臭氧是包括純氧氣、富氧化處理的空氣和采用壓縮空氣等各種不同氣源制備的臭氧。

    實施與檢查控制。

    1 實施：

        1)游泳池、水上游樂池等采用臭氧消毒時，在池水循環凈化處理系統中，臭氧消毒工藝一定要組合在該池水循環凈化工藝流程之內。臭氧投加裝置包括設置獨立的加壓水泵將過濾凈化后的水加壓送到臭氧投加裝置即文丘里水射器(即6．2．1條文說明中圖7、圖8中的臭氧投加器)與池水混合后進入混合器(一般為在線混合器)，水與臭氧在混合器內緊密而充分的混合使臭氧的遷移率不小于90％?；旌现蟮某粞跖c水接觸進入臭氧-水反應器(罐)內，其接觸時間不應少于本規程第6．2．5條規定的時間，使臭氧與水中的污染雜質盡量的發生反應，以達到殺滅細菌消毒目的。

        2) 臭氧消毒工藝應包括的工藝工序設備，按工程所采用的臭氧消毒方式，對應本規程第6．2．1條規定的工藝工序進行配置相應的設備、裝置、管道、閥門和控制儀表等。

        3)由于大部分游泳池的機房均設在地下或樓層內，達到自然通風條件困難，因此，防止臭氧泄漏的唯一方式只有負壓投加，才能保證人的安全。

    2 檢查：

        1)檢查游泳池、水上游樂池池水循環凈化處理系統設計中臭氧消毒的工藝工序方式，并按設計選用的臭氧消毒方式，檢查設計說明或材料設備表是否明確要求臭氧發生器及投加裝置為負壓式，并根據消毒方式核查工藝工序設備、附件、儀表是否恰當和齊全。

        2)根據設計說明中的技術參數要求，核查各工藝工序中設備或裝置的大小容量是否滿足設計參數要求。

        3)檢查加壓水泵與臭氧投加裝置(文丘里水射器)的接管有無防止水倒流裝置和觀察水射器工況的儀表是否齊全。水射器及配管等材質是否為不低于S31603牌號的不銹鋼材質。



6．2．5 混合之后的臭氧與水還應有充分的接觸反應時間，以達到在規定的臭氧濃度下臭氧對水中的污染微生物進行充分的氧化，從而殺滅各種細菌微生物，兩者接觸反應的時間越長殺菌效果越好。從減小臭氧-水反應器(罐)體積又滿足殺菌效果出發，本規程采用了等效的“美國環保局(EPA)和安全衛生管理局(OSHA)”的經驗公式：CT≥1．6計算反應器(罐)的體積來反映臭氧消毒的有效性。在此特別提醒設計人員及供貨商，不要將活性炭吸附器內水停留時間作為反應接觸時間而減小反應罐體積，這種做法是錯誤的。

    影響臭氧接觸和反應的主要因素為：①投加臭氧的濃度；②池水溫度；③過濾后的水的潔凈度。



6．2．6 本條規定了臭氧與水接觸反應器(罐)的構造和材質要求。

    1 為保證臭氧與水充分接觸反應，除了有效容積應保證之外，還需在內部增設一定的導流板，防止出現短流，增加擴散接觸條件，使臭氧最大限度的高效溶解于水，以滿足其遷移率不少于90％。

    2 臭氧反應器(罐)應是一個密閉的立式壓力容器，并有一定的高度，使水與臭氧能充分的接觸反應。其外部應設進水管、出水管、泄水管、觀察窗和檢修人孔，罐頂部設接自動開啟的閥門和尾氣管的接管口。

    3 臭氧是有毒氣體，在反應器(罐)內還存在少量未被溶解于水的殘余臭氧氣體和其他氣體會在罐體頂部。被分離出來的尾氣應經過處理達到排放標準要求后，方允許排到室外大氣中。臭氧尾氣也可以引入均衡水池回收再利用。

    臭氧尾氣消除裝置應包括尾氣輸送管、尾氣臭氧濃度檢測儀、尾氣除濕、剩余臭氧消除、排放氣體中臭氧濃度檢測儀和超濃度報警等裝置、儀器等組成。

    4 反應器(罐)是壓力容器，臭氧又是強氧化劑，它和水混合之后的混合液具有強烈的腐蝕性，所以本條對所用的材質和耐壓作了規定，目的是確保運行過程的耐久、安全。本條中的其他材料指聚四氟乙烯、高密度聚乙烯及聚丙烯等。



6．2．7 本條規定了多余臭氧吸附過濾器(罐)的吸附介質及容器構造和過濾速度等方面的要求。

    1 全流量半程式臭氧消毒系統，由本規程條文說明中的圖7可知，經過凈化水處理的水經過了臭氧氧化之后，在進入加熱工序之前將循環水中的一切有毒的臭氧殘余量予以徹底清除，以保證進入游泳池的水中不含任何殘余臭氧。

        1)吸附臭氧的介質有兩種：①顆粒活性炭；②經熱處理未活化的無煙煤和煤炭。前者的吸附表面大、效率高、強度高，是有效的吸附介質。所以，本規程予以推薦。

        2)吸附介質層過厚和流過介質的水流速度偏低，則容易在介質層中繁殖細菌，為防止弊病的發生，本條對介質層的厚度、粒徑、水流速度作了具體規定。

    2 多余臭氧吸附過濾器(罐)屬壓力容器，其作用是吸附經過臭氧-水反應罐之后水中的多余臭氧，其進入該設備中水中的臭氧濃度比較低。故條文要求材質比反應罐降低了一個檔次，即采用牌號為S31603或S31608的奧氏體不銹鋼或具有抗臭氧腐蝕的玻璃纖維制造，并對耐壓等級提出了具體要求。

    3 臭氧除了消毒和氧化作用之外，它還具有微絮凝作用。所以活性炭介質層不僅能吸附水中殘余的臭氧，還能去除水中的味、色、鈣、鐵，以及過濾器尚未完全濾除的細微雜質，進一步提高了水的清澈度。但由于濾除了一些水中雜質，會降低其吸附效果，這樣對它的反洗就尤為必要。本款對其反沖洗水源，反沖洗強度，反沖洗歷時作了具體規定。條文中規定反沖洗時關閉臭氧發生器是為了防止進入游泳池。反沖洗水進水管安裝隔膜閥是防止活性炭倒灌入循環水系統。



6．2．8 本條規定了臭氧發生器的設置要求。

    1 臭氧發生器的臭氧產生量應按設計所需要的最大小時用量選定，這是保證消毒效果的需要。為了適應游泳負荷的變化帶來的臭氧投加量的變化，本條規定臭氧發生的生產量是可調的規定。

    臭氧發生器分為兩類：①紫外線臭氧發生器；②電暈放電法臭氧發生器。前者產生的臭氧濃度低，適用于小型游泳池；后者產生的臭氧濃度高，產量也高，適用于大、中型游泳池。

    2 游泳池一般均建造在地下層或樓層中，負壓型制備臭氧的設備能有效防止臭氧的泄漏，能保護操作人的安全。推薦富氧氣體作為制備臭氧的氣源，目的是為了提高臭氧的濃度，保證它在水中的吸收率。

    臭氧在水中的溶解度符合亨利定律，即臭氧的濃度越高則溶解度越高，臭氧的溶解量越多，這相應地就提高了水的處理效果。故本款作出了不同氣體制臭氧設備能制備的臭氧濃度不低于80mg／Nm³和20mg／Nm³的規定。

    3 標準型及超標準型的大型游泳池，因其非工作日同時容納的游泳人數較多，但在工作日期間的游泳人數會大幅減少的情況下，這樣可開啟一臺臭氧設備工作，不僅能節約能源，也為設備檢修提供了時間。所以，本款推薦此類泳池宜按每臺各60％的設計量選用2臺臭氧發生器。

    4 臭氧發生器是一個比較貴重的設備，它對環境條件敏感，如環境條件變化可能影響臭氧的產量，對設備的壽命也會產生不利影響，故本款規定要設置自動實時監控。

    本款中的異常情況指：①供氣系統失效；且壓力不夠；②電壓過低；③設備環境濕度超過規定；④活性炭吸附過濾器進行反沖洗；⑤池水進水中臭氧濃度超標；⑥池水循環水泵停止運行；⑦臭氧消除器堵塞；⑧機房?jī)?nèi)環境臭氧濃度超標；⑨設備冷卻水溫度過高或中斷等。

    5 為了保證臭氧發生器的正常工作，應有連續不斷的冷卻水供應，其水溫不應超過35℃，水質應符合飲用水水質標準要求。



6．2．9 臭氧是強氧化劑，對某些材料具有腐蝕性，會使鋼出現色斑，橡膠老化、變色、彈性降低。所以輸送臭氧氣體的管道、閥門及附件應采用牌號不低于S31603能抗正壓和負壓不變形、耐腐蝕的不銹鋼材質或氯化聚氯乙烯(CPVC)材質。
